Fragen & Antworten 10 häufige Fragen zum Thema Daueranker

Die sog. Gerüst-Daueranker werden lt. der DIN 4426 an Gebäuden ab einer Gebäudehöhe von 8 m gefordert, genauer gesagt verlangt die DIN 4426 dauerhafte Verankerungsvorrichtungen, zur wiederkehrenden Befestigung von Gerüsten, bei plattenartigen Ver- und Bekleidungen von Fassaden. (Einen Auszug aus der DIN 4426 halten wir zum Download bereit oder stellen diesen gerne zur Verfügung). Die in der DIN 4426 erwähnten Zug- und Querlasten gelten nicht pro Ankerpunkt, sondern per lfdm Fassadenlänge und diese können auch durch zusätzliche, konstruktive Maßnahmen im Gerüst selber abgeleitet werden, durch frei stehende Gerüste oder andere Sonderkonstruktionen. Hauptsächlich werden Daueranker an WDVS- und Vorhangfassaden verwendet, um auch bei zukünftigen Gerüststellungen (z.B. Fassadenneuanstriche und Reparaturarbeiten) das Gerüst sicher verankern zu können.

Die DIN 4426 schreibt keine Anzahl an Ankerpunkten vor, sondern sagt aus, das rechtwinklig zur Fassade 2,25 kN je Meter Fassadenlänge als Kraft aufgenommen werden müssen, sowie 0,75 kN parallel zur Fassade. Somit ergibt sich die zu verwendende Stückzahl an Dauerankern aus dem Gerüstraster welches gewählt wird und den entsprechenden Feldlängen des Gerüstes. Da bei verplanten Gerüsten und Konsolen generell jeder Steher am Knotenpunkt verankert werden muss, empfiehlt sich demnach auch an jedem Knotenpunkt einen Daueranker vorzusehen. Zum einen sind damit auch die geforderten Lastwerte der DIN 4426 eingehalten, zum anderen ergibt sich so auch die Möglichkeit, bei zukünftigen Gerüstbauten ein Konsolengerüst vorhalten zu können, sowie das Spannen von Planen und Netzen. Bei Feldlängen um die 2,50 m wären das somit etwa 1 Stück Daueranker pro 5 qm Fassadenfläche. Bei temporären Gerüstverankerungen ergibt sich als Faustformel etwa 1 Stück Daueranker pro 10qm Fassadenfläche. Auch eine Ausbildung mit V-Anker ist möglich und kann in die Berechnung mit einfließen. Aus unserer allgemeinen bauaufsichtlichen Zulassung Z-21.8-2036 können die Bemessungswiderstände zur Berechnung der benötigten Ankeranzahl entnommen werden.

Temporäre Gerüstanker sind nur für den einmaligen Gebrauch bestimmt, können wahlweise aber in der Fassade verbleiben und überputzt werden, oder evtl. auch wieder ausgebaut werden. Da unser Ankersystem aus einem hochfesten und UV-beständigem Kunststoff besteht, können unsere Daueranker auch überputzt werden und in der Wand verbleiben. Unser Konzept beruht ohnehin auf eine dauerhaft am Bauwerk verbleibende Ankerkonstruktion und ist aufgrund des Kunststoffes als thermisches Trennelement zu sehen und schließt Wärmebrücken nahezu aus. Unser System als Daueranker ist nicht nur für den Verbleib am Bauwerk bestimmt, sondern auch zur wiederkehrenden Befestigung von Arbeits- und Schutzgerüsten geeignet. Bei der Verwendung als Daueranker wird unser System mit einer hochfesten Ösenschraube in Festigkeitsklasse 8.8 montiert und beim Gerüstabbau mit unserer Verschlusskappe nach Ausdrehen der Ösenschraube, dauerhaft verschlossen. Bei späteren Gerüststellungen kann die Verschlusskappe wieder ausgedreht werden und der Daueranker gibt sein Innengewinde wieder frei für eine neue Gerüstösenschraube zur Verankerung des Gerüstes und das so lange, wie die Fassade und das Bauwerk „lebt“.

Grundsätzlich gilt ein Gerüst mit Verankerungen durch Gerüstösenschrauben von einer Schaftlänge über 7 cm nicht als standsicher. Theoretisch könnten Gerüststellungen auch durch Aussteifung des Gerüstes mit zusätzlichen Diagonalen, Gitterträgern und anderer konstruktiver Maßnahmen unter Verwendung langer Gerüstösenschrauben, länger als 7 cm Schaftlänge, vorgenommen werden. Lange Gerüstösenschrauben müssen aber nicht nur Zug- und Querkräften entgegenwirken, sondern auch Druckbelastungen. Da auch bei konstruktiven Aussteifungsmaßnahmen die Aufnahme von Druckbelastungen nur schwerlich möglich ist, sollte generell auf die Verwendung längerer Ösenschrauben als zuvor beschrieben, verzichtet werden. Die DIN 4426 beschreibt zwar erst Gebäudehöhen ab 8 m, hierbei geht es aber um die „dauerhaften Verankerungsvorrichtungen“, nicht um lange oder kurze Ringösen. Die Berufsgenossenschaften der Bauwirtschaft wie auch andere Institutionen fordern daher generell Gerüstösenschrauben mit einer max. Schaftlänge von 7 cm, ob nun mit WDVS-, Vorhang- oder einfachen Fassaden.

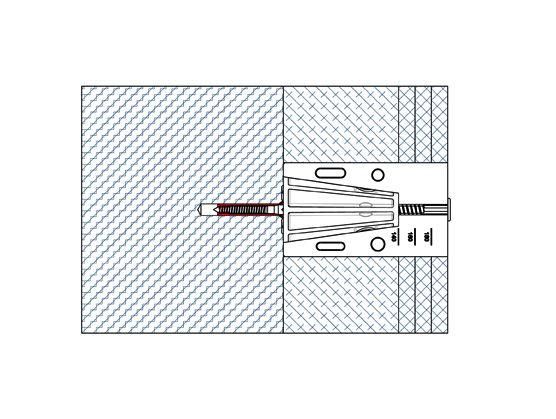

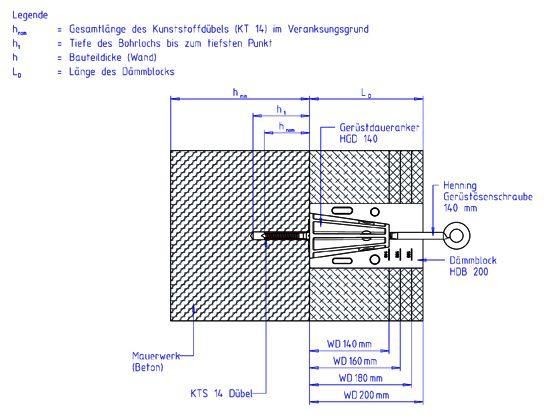

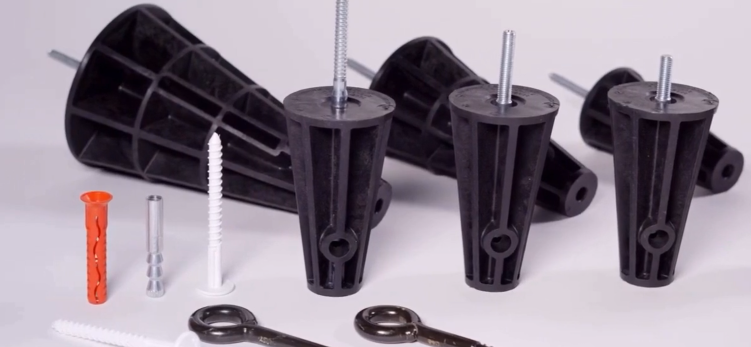

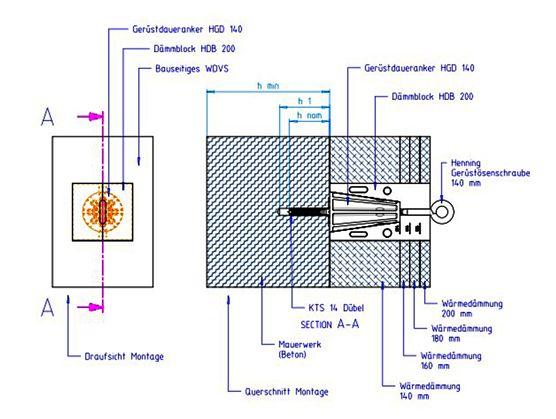

Unser Dauerankersystem zeichnet sich vor allem durch die Montagefreundlichkeit aus, denn neben der thermischen Entkopplung, einem äußerst günstigem Preis und geringen Gewicht, lässt sich unser Daueranker in 2-3 Minuten montieren und hat damit deutliche Vorteile in der Wirtschaftlichkeit und der Anwendung. Für den Anwender ändert sich nicht viel gegenüber der herkömmlichen Verankerung mit Ringösen. Zuerst wird ein 14er Loch gebohrt, der mitgelieferte KT14 Dübel gesetzt und anschließend der Daueranker per Linksdrehung montiert. Nun muss nur noch die Ösenschraube eingedreht werden und schon kann das Gerüst verankert werden. Optional kann nun vor- oder während der Fassadenbekleidung unser Dämmblock aufgesteckt werden, der das Anarbeiten der WDVS Platten, durch passgenaue Aufnahme des Dauerankers, um ein vielfaches erleichtert. Beim Gerüstabbau wird sodann die Ösenschraube ausgedreht und durch die Verschlusskappe ersetzt. Diese ist witterungs- und UV-beständig und kann mit Fassadenfarbe und Lacken, passend zur Fassade gestrichen werden. Gemäß dem erstellten Ankerprotokoll bei der Ersteinrüstung des Gebäudes, kann so auch nach Jahren noch der Ankerpunkt ausfindig gemacht werden und die Verschlusskappe wird wieder durch unsere Ösenschraube ersetzt. Diese Anwendung ist mehrfach möglich und übersteigt die Lebenserwartung einer Fassade und dessen durchschnittliche Einrüstungen im Laufe der Zeit deutlich.

Immer wieder herrscht Unsicherheit, welches Gewerk nun Daueranker montieren soll und darf. In erster Linie haftet der Gerüstbauunternehmer für die Standsicherheit seines Gerüstes und somit kann das Verankern des Gerüstes auch nur durch den Gerüstbauer geschehen. Montieren kann und darf unser Dauerankersystem aber jeder Unternehmer, der zulassungskonform unsere Daueranker montiert. In der Praxis setzt der Gerüstbauer zur Einrüstung kurze Ringösen ein, der Fassadenbauer sollte in Absprache mit dem Gerüstbauunternehmer die Daueranker montieren und das Gerüst danach vom Aufsteller umankern lassen. Dies hört sich im ersten Augenblick etwas umständlich an, macht aber viel Sinn bei genauerer Betrachtung. Lesen Sie weiter in Frage 7.

Fortsetzung aus Punkt Frage 6. Der Gerüstbauunternehmer kann nur schwerlich für einen Teil der Fassade (in diesem Fall die Dauerankerpunkte) eine Gewährleistung übernehmen, da der Daueranker zum Teil der Fassade und somit Teil des Bauwerkes wird. Dieses muss nicht nur korrekt und zulassungskonform montiert werden, sondern auch fachgerecht in die Fassade integriert werden. Die Anarbeitung im WDV-System oder der Vorhangfassade erfolgt durch den Fassadenbauer und dieser steht in der Gesamtgewährleistung für sein Gewerk. Hier geht es schließlich auch darum, dass die Daueranker auch nach einem optisch ansprechenden Raster montiert werden und fallen somit unseres Erachtens in die Gewährleistung der Fassade. Diese Kooperation sollte in enger Abstimmung der Gewerke geschehen und hat sich in der Praxis schon hundertfach bewährt. Da auch die Verschlusskappen zumeist in Fassadenfarbe gestrichen werden sollen, empfiehlt sich auch hier der Einbau durch den Fassadenbauer. Dieser hat die richtigen Dichtmittel (wie z.b. Acryl), kann nach dem Eindrehen der Verschlusskappen diese gleich mit der Originalfarbe der Fassade versehen und zugleich sicherstellen, das sein Gewerk auch fachgerecht abgeschlossen ist.

Die Montage unseres Systems ist unter Punkt 5 bereits beschrieben und dauert für die reine Dauerankermontage gerade mal 2-3 Minuten, als Zeitrichtwert, den wir ermittelt haben. Mithilfe unseres Montagewerkzeuges, das in handelsübliche Bohrmaschinen passt, dauert dieser Montagevorgang sogar nur 1-2 Minuten. Da der Dämmblock nur aufgesteckt wird, empfiehlt sich die Montage erst kurz vor Anbringung des WDV-System am jeweiligen Ankerpunkt. Dieser Vorgang ist binnen Sekunden zu realisieren und auch das Eindrehen der Verschlusskappe geht äußerst schnell, da unser Daueranker ein vorgefertigtes Innengewinde hat, das unsere Ösenschrauben, wie auch unsere Verschlusskappen passgenau aufnimmt.

DIN 4426 ist eine reine Planungsnorm, keine eingeführte Bauregel. Daher richtet sich die DIN 4426 unseres Wissens nach in erster Linie an Planer/Architekten und Bauherrn, die in der Pflicht stehen, diese Norm auch umzusetzen und einzuhalten. Demnach macht sich auch jeder Bauherrn haftbar, der sich bewusst oder unbewusst der Umsetzung der DIN 4426 widersetzt.

Anbei ein Auszug aus dem Merkblatt zur Verankerung von Arbeits- und Schutzgerüsten in Fassaden mit Wärmedämmverbundsystemen, herausgegeben von der Bundesinnung Gerüstbau und Bundesverband Gerüstbau aus März 2009. Dies ist auch der Quellennachweis.

„Die Verordnung über Sicherheit und Gesundheitsschutz auf Baustellen (Baustellenverordnung-BaustellV) von 1998 fordert vom Bauherren, allgemeine Grundsätze zur Verhütung von Gefahren für Sicherheit und Gesundheit zu berücksichtigen. Zu diesen Grundsätzen zählt die Norm DIN 4426:2001-09: „Sicherheits- technische Anforderungen an Arbeitsplätze und Verkehrswege“. Sie legt unter Ziffer 7 „Verankerung von Gerüsten an Fassaden“ fest: „Werden die tragenden Bauteile einer Außenwand mit Platten bekleidet, oder werden Vorhangfassaden angebracht, so sind dauerhaft eingebaute Verankerungsvorrichtungen für Fassadengerüste vorzusehen. Der vertikale Abstand zwischen den Verankerungsebenen darf 4,0 m nicht überschreiten, der horizontale Abstand der Vorrichtungen wird nicht festgelegt. Die Vorrichtungen sind für folgende Kräfte zu bemessen: Rechtwinklig zur Fassade 2,25 kN je Meter Fassadenlänge, parallel zur Fassade 0,75 kN je Meter Fassadenlänge. Beträgt der vertikale Abstand weniger als 4,00 m, dürfen die Kräfte proportional abgemindert werden. An Gebäudekanten (z. B. Traufkanten, Gebäudeecken) sind die angegebenen Kräfte zu verdoppeln. Auf Verankerungsvorrichtungen darf verzichtet werden, wenn Fassadenbefahranlagen vorhanden sind oder die Außenwandhöhe des Gebäudes 8,00 m nicht überschreitet.“ Wärmedämmverbundsysteme (WDVS) sind plattenartige Bekleidungen der Fassade. Insofern sind die genannten dauerhaften Ankersysteme auch bei WDVS vorzusehen. Der Einbau dieser Daueranker ist keine im Berufsbild des Gerüstbauer-Handwerks enthaltene Leistung und muss von Fachbetrieben des Fassadenbaus realisiert werden. Daueranker sind Stand der Technik und beugen Schäden vor! Unabhängig von den Regelungen der Norm DIN 4426 sollten Bauherr und Planer auch bedenken, dass das Bauwerk zu einem späteren Zeitpunkt für Schönheitsreparaturen und/oder Sanierungsarbeiten wieder eingerüstet werden muss. Wenn keine dauerhaften Verankerungssysteme in der Fassade vorhanden sind, so wird jede spätere Einrüstung zu Schäden am WDVS führen müssen. Ein an langen Ringösenschrauben befestigtes Gerüst muss sich – ungeachtet der Tatsache, dass eine solche Ausführung nicht standsicher ist – unter Einwirkung von Windlasten zwangsläufig bewegen. Die Verformungen der Ankerschraube verursacht Schäden in der Wärmedämmung. Die durch die verformten Anker entstehenden trichterförmigen Schadstellen führen zu Wärmebrücken und haben hässliche optische Beeinträchtigungen zur Folge. Diese Schäden können nur dann vermieden werden, wenn entweder Daueranker eingebaut werden oder die parallel zur Fassade wirkenden Kräfte durch geeignete andere konstruktive Maßnahmen aufgenommen werden können, sodass eine Verformung der Ankermittel in der Wärmedämmung ausgeschlossen wird. Konstruktionen zur Aufnahme parallel zur Fassade wirkender Lasten. Wenn ein Bauherr und/oder ein Planer – trotz der guten Gründe, die für Daueranker sprechen – darauf besteht, dass das Gerüst mit „langen Ankerschrauben“ ausgeführt werden soll, so ist dies bei Einhaltung des in den technischen Regelwerken geforderten Sicherheitsniveaus technisch nur dann möglich, wenn entsprechende Konstruktionen zur Aufnahme der parallel zur Fassade wirkenden Lasten ausgeführt werden (z. B. Umleitung der Kräfte parallel zur Fassade über fachwerkartige Rohr-Kupplungskonstruktionen unter den Belagebenen im Eckbereich des Gerüstes in Anker, die lotrecht zur betrachteten Fassade eingebaut sind; Stirnseitige Verankerung des Gerüstes in Erkern, Balkonen o. ä.). Ohne derartige Konstruktionen ist das mit ‚langen Ankern‘ ausgeführte Gerüst nicht standsicher!“
